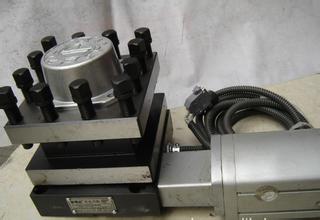

刀架作为数控车床的重要配置，在机床运行工作中起着至关重要的作用，一旦出现故障很可能造成工件报废，甚至造成卡盘与刀架碰撞的事故。在数控机床的故障维 修中，电气控制部分线路复杂，故障现象多变，有些故障现象不太明显，查找难度比较大，而机械部分与普通机床比较类似，故障相对容易排出。

刀架故障情况初步判断方法

1、听

1)接到维修要求时，应仔细聆听操作工反映的现象，对产生疑问的地方，应询问清楚，以便排出人为因素造成的问题。2）现场聆听刀架运转声音，以便观察是否存在异常噪声。

2、看

1）看刀架运转过程是否正常。2）观察被加工零件的精度以及零件表面切屑痕迹，以便判断刀架是否锁紧，重复定位是否良好。

3、转

1）对有的故障的刀架，不要急于拆卸，可用手工方式转动刀架。对于四工位刀架，其蜗杆端部都有一个6mm内六角孔，先拆除段该处一颗密封螺钉，便可以用六角扳手或螺钉旋具转动蜗杆，使刀架进行转位、锁紧。

刀架常见故障发生原因及排除方法

电动机故障

1）三相电源线相序接反。排除方法：立即切断电源，调整三相电源相序。2）电压过低。排除方法：待电源电压正常后再使用或增加一只稳电压以提供稳压电源。3）电动机损坏。排除方法：更换电动机。

刀架不转或卡死

1） 弹簧断裂。排除方法：更换弹簧，注意两对销子不要弄混。2）离合器的导销断裂。排除方法：更换导销，注意离合器与螺杆链接的柱销孔的位置。3)主轴弯曲或 断裂。排除方法：更换主轴，更换方式要参照相应刀架型号的主轴说明而定，不可随意改动主轴尺寸，否则将严重影响刀架的使用寿命。4）外端齿盘处的导销断 裂。排除方法：更换导销，注意外端齿盘、螺母、上刀体的位置关系。5）刀架转位，但刀架转过多个刀位，且不能固定于任意刀位处。排除方法：检测霍尔元件静 态参数和动态参数，若参数不正常则更换元件。更换CPU板和位置倍板。

刀架锁不紧

1）发信盘位置没对正。排除方法：拆开刀架的顶盖，旋动并调整发信盘位置，使刀架的霍尔元件对准磁钢，使刀位停在准确位置。2）系统反锁时间不够长。排除方法：调整反锁时间参数即可。3）机械锁紧机构故障。排除方法：拆开刀架，调整机械，并检查定位销是否折断。

刀架精度不准

1） 刀架锁不紧。排除方法：延长刀架锁紧时间。2）断齿处有垃圾。排除方法：将刀架拆开，清楚垃圾，清晰各零件，旋转部分加清洁黄油，断齿部分加注洁净机油。 3）上刀体压力模部分受压变形使齿轮齿合不良。排除方法：更换上刀体。4）刀架连转不停或刀架在某个刀位不停。排除方法：检查发信盘接线是否有短路或开路 现象。5）霍尔元件与磁钢高度位置不准。排除方法：调整霍尔元件与磁钢的相对位置。
